無負壓變頻供水設備和無負壓變頻供水設備系統的相關設計要求如下：

　　1、管網疊壓(無負壓)供水應由設計單位負責設計。

　　2、管網疊壓供水工程的規模，應根據當地市政供水管網的供水能力，結合小區的規模、分期建設情況、建筑高度、建筑物的分布等因素，經技術經濟比較后予以確定。

　　3、管網疊壓供水系統根據市政管網形式、常年水壓、停水情況以及用戶對水質、供水保證率的要求，可采用以下形式：1無高位水箱、下行上給直接供水；2有高位水箱、上行下給重力供水。

　　4、確定無負壓變頻供水設備的形式、型號和規格時，應考慮以下因素：

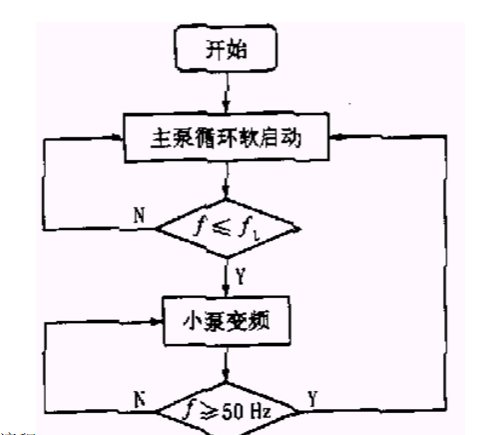

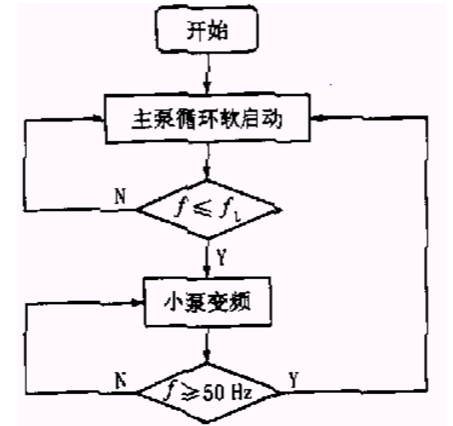

無負壓變頻供水設備變頻柜PLC控制流程

　�、傧到y形式；

　�、谙到y設計壓力：

　　③系統設計流量；

　　④設備安裝條件；

　　5、工作水泵的數量、性能及運行方式；

　　6、當地電力供應情況；

　　7、用戶對供水的特殊要求。

　　以鄭州某單位住宅小區變頻供水系統為例，生活主泵配QDG3020×3立式多級泵2臺，單臺Q=30m3/h，H=60m，N=11kW，小泵配QDL4.8-8×6立式多級泵1臺，Q=4.8m3/h，H=48m，N=1.5kW。在用水非高峰時，主泵運行小流量頻率平均為30Hz，電流為6.5A，采用小泵時小流量頻率平均為35Hz，電流為2.5A，按每天小流量運行時間15h計算，每年可節電3800kW·h。

　　8、全流量高效無負壓變頻供水設備

　　對比較大的生活小區和高層建筑的生活用水，若單配主泵機組和小流量泵，因小泵流量QL和主泵流量QM差別較大，當流量調節范圍在QL～1/3Qm時，水泵的運行效率仍很低，導致水泵運行不經濟，浪費電能。并且流量在大于或接近QL時還會出現頻繁的換泵操作。

為實現在全流量范圍內水泵始終能高效率運行，這就有必要再增加一種中流量水泵，流量可選為1/3Qm～1/2QM。特殊情況下還可增加2種中流量水泵。這樣整體水泵流量選擇呈階梯狀，從而使得無負壓變頻供水設備在任何流量段運行時均處于水泵的高效率段，更加節能。

無負壓變頻供水設備三泵控制圖

　　變頻柜控制核心由PLC和多功能PCS-PID調節儀構成，以三種泵配置為例，系統的控制流程見圖2。系統也可實現雙恒壓供水功能，中泵和小泵變頻時低恒壓供水，主泵變頻時高恒壓供水。
